想要定時開關控制三相電機，必須連接交流接觸器，定時開關是無法直接控制三相電機的，今天咱們講解定時開關控制三相電機的接線步驟。

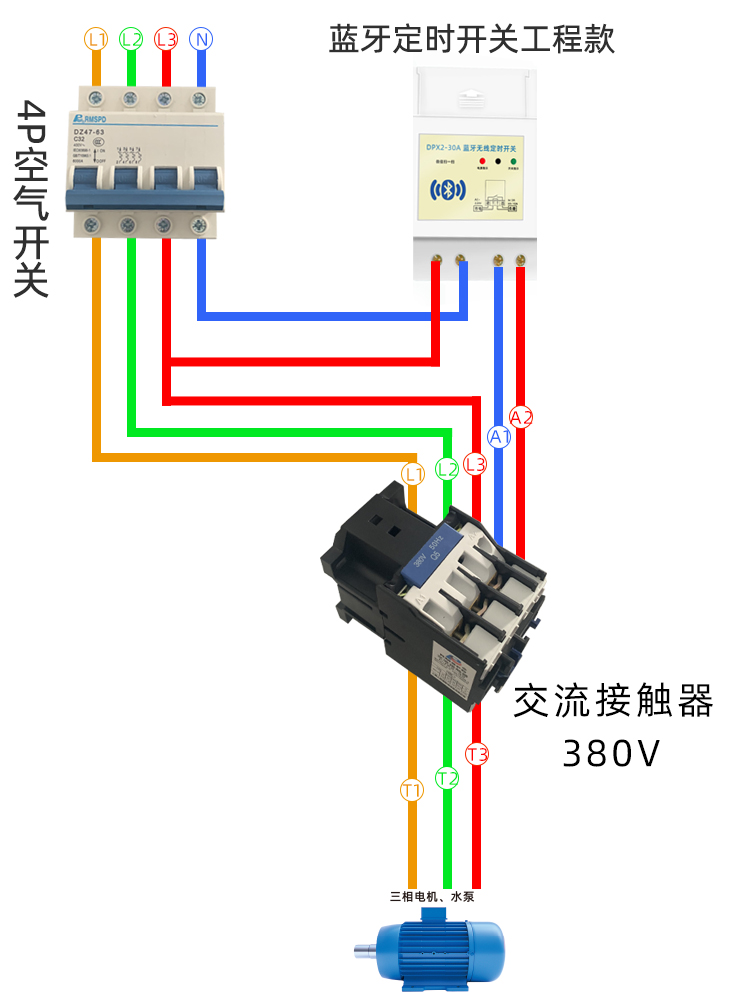

1.把市電（220v）接入空氣開關（最好選用4P空氣開關）。

2.把空氣開關右側的兩根線，和定時開關左側的進線端接上，空氣開關最右側的線接定時開關零線。

3.把空氣開關和交流接觸器接上，空氣開關左側的三根線，連接在交流接觸器的L1、L2、L3上面。

4.把定時開關和交流交流接觸器接上，定時開關右側出線端的火零線，連接交流接觸器的A1、A2上面。

5.把三相電機和交流接觸器的線接上，連接在交流接觸器的T1、T2、T3上面。

最后閉合空氣開關，打開手機小程序，點擊開機，看電機是否運轉正常。在整個接線過程中空氣開關處于斷開狀態。

溫馨提示：定時開關建議選擇工程款，交流接觸器要選擇380V的。
